卷板機施加約束和載荷
發布時間：2019-02-16 01:19:43瀏覽次數：792次

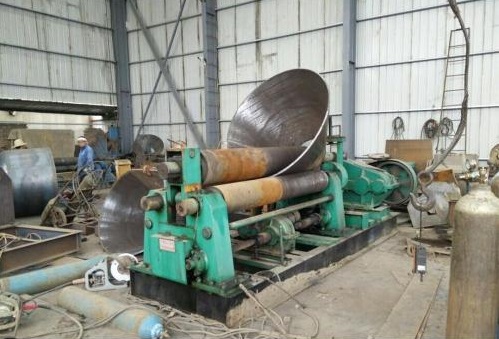

卷板機上梁是通過兩端的上表面與其他零件連接的，連接方式為焊接。為了降低尺寸誤差和受力引起的變形對產品性能的影響，卷板機在連接位置設置鉸接，讓焊接面能繞z軸有一定角度的旋轉。所以在利用Ansys中對模型施加約束的時候改變了以往直接約束兩端上表面所有自由度的方式，而是選擇約束兩端上表面中線位置除了繞z軸旋轉(ＲOTZ)外的其他自由度。將經驗載荷和與計算載荷分別施加到相應位置，分2次計算。上梁的主要變形在y方向(豎直方向)，其中中心截面處變形量最大，為7．48mm;變形關于中心截面對稱，從中心截面到兩側遞減，兩側變形最小，幾乎為0。而在現場實測結果表明，仿真變形規律與實際變形規律相同。
