對于液壓卷板機制造方法的講述
發布時間:2022-01-01 13:21:48瀏覽次數:1009次

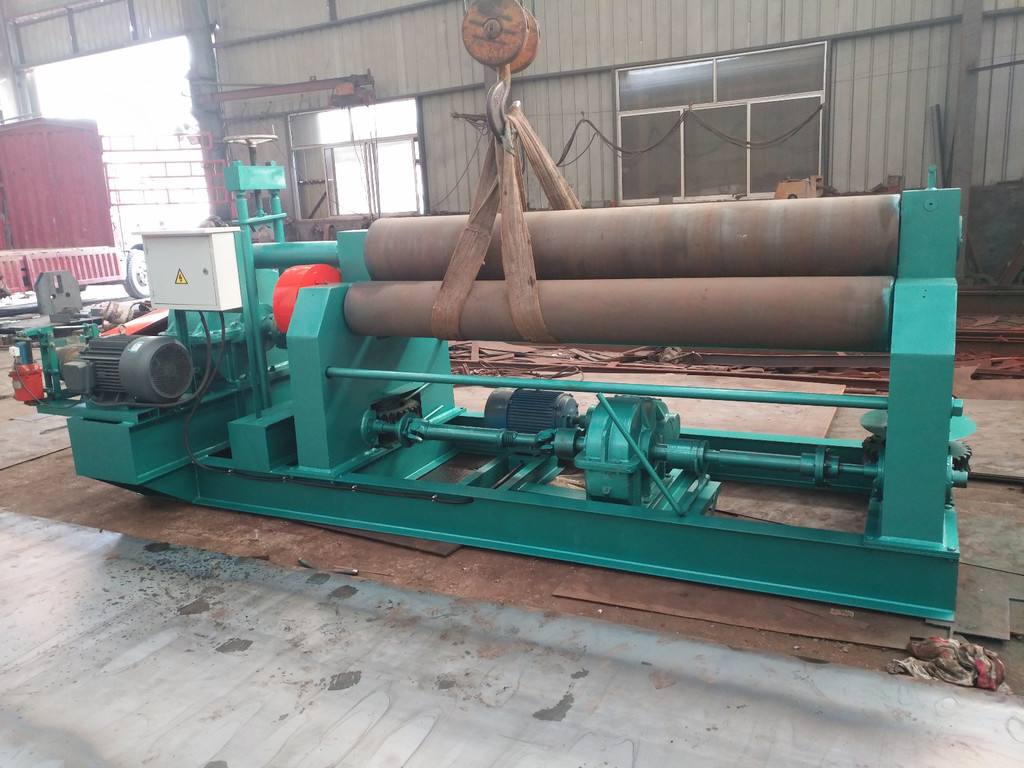

液壓卷板機是一種利用金屬薄板的工作輥彎成形的設備,它可以形成圓錐、筒形等各種形狀的零件,是一種非常重要的加工設備。金屬板在水力、機械力等外力作用下,轉動輥?zhàn)?,使金屬板彎曲或卷曲成形,可加工橢圓、圓弧、圓筒形等零件。原數控液壓卷板機在軋制件時,由于沒有固定導引裝置,材料在軋制過程中可能會產生偏移,造成材料軋制不能達到合格標準,影響了材料軋制的質量和效率。
技術員提供的數控液壓卷板機,針對以上背景技術中提出的原數控液壓彎板機,解決了軋材時所缺乏的導向裝置,在軋制過程中,材料可能會產生偏差,導致軋制材料不符合要求,從而影響軋制材料的質量和效率。為實現以上目標,本數控液壓卷板機采用以下技術方案:一種由殼體組件和固定部件組成的數控液壓卷板機。外殼組件包括上輥、下輥、安裝座、機架、基座、壓輥手輪、減速機、電動機;支架設在底座的上表面,并且與基座焊接固定,減速器安裝在機架右外面,與機架固定連接,壓輥的手輪置于減速器的上表面,和減速器焊接固定,一可伸縮桿安裝在固定座上表面并固定固定座;支座設在一可伸縮桿的上表面,并且與一伸縮桿焊接連接,電機與外接電源電氣連接,將二伸縮桿置于安裝板的右外表面,焊接固定,固定式定位于二伸縮桿右外表面,與二伸縮桿焊接固定。兩種安裝件、二伸縮桿及固定件均為二次、安裝件、二伸縮桿及沿下輥縱向截面對稱分布。上輥右端分別穿過安裝座和壓輥手輪,上輥與壓輥手輪固定連接。該裝置的外形是一種弧形,它的弧度與目標側的卷繞弧一致。擋板安裝在支撐座上表面,其高度與被軋件高度一致。
本實用新型與現有技術相比,本實用新型具有以下優點:在支架內部設置二伸縮桿,在二伸縮桿的一端設置有固定件,物體一側的卷繞弧度與固定件弧度一致??墒刮锪显诰砣∵^程中保持軌跡,防止卷取過程中物料轉動,對卷料質量有影響;底座正面設置有固定座,固定座上表面設置有支架座,防止在拆裝引起物料墜落通過使所形成的卷材能放在支承座上,從而影響材料卷繞的質量和效率。
